Product Description

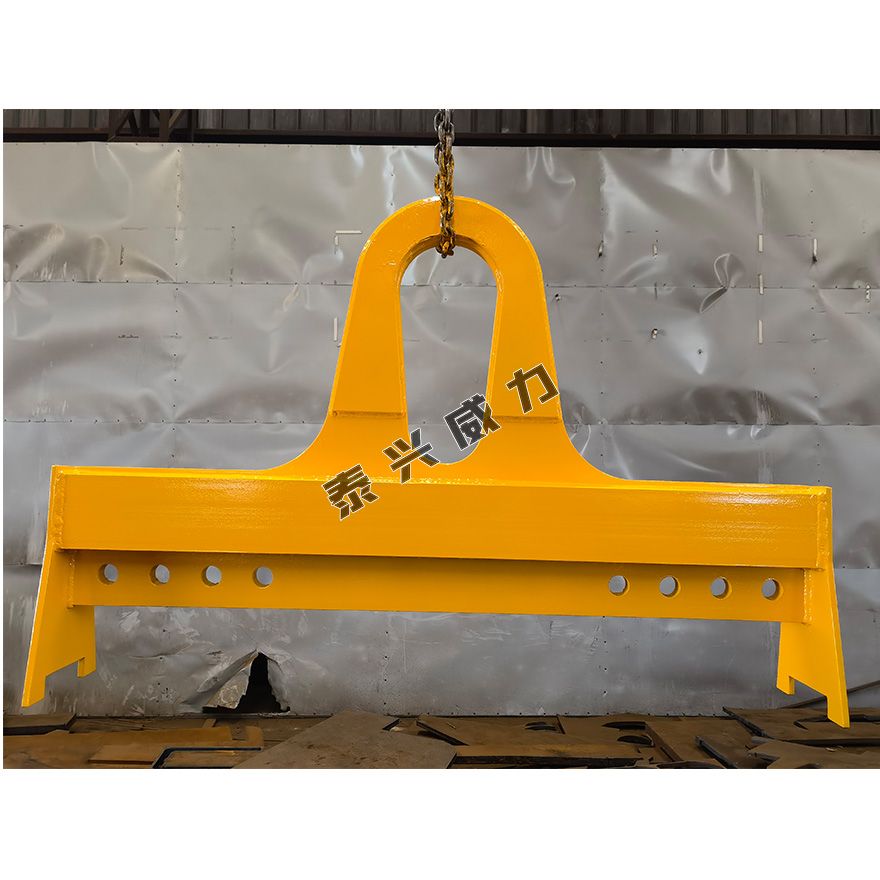

HLA横梁系列(编号:zx258)
·额载范围:2-40吨
·梁体材料:优质低碳合金结构钢
·梁体结构:箱形、流线曲面
·梁体配件:销轴、环眼吊钩(旋转吊钩)〇功能和特点:根据被吊物的尺寸，调节吊钩位置
| 额定载荷 (t) | 可调范围 （m） | 有效长度 L1(m) | 外形尺寸mm | ||||
| A | B | C | L | H | |||
| 2 | 2-3 | 3 | 80 | 150 | 570 | 3184 | 180 |
| 3.2 | 3-5 | 5 | 100 | 220 | 828 | 5200 | 300 |
| 5 | 3-5 | 5 | 100 | 220 | 935 | 5300 | 300 |
| 8 | 4-6 | 6 | 160 | 360 | 1140 | 6312 | 340 |
| 10 | 4-6 | 6 | 160 | 360 | 1140 | 6320 | 340 |
| 12.5 | 4-6 | 6 | 180 | 400 | 1320 | 8320 | 370 |
| 16 | 6-8 | 8 | 180 | 430 | 1370 | 8320 | 450 |
| 20 | 6-8 | 8 | 180 | 430 | 1485 | 8360 | 450 |
| 25 | 6-8 | 8 | 200 | 500 | 1755 | 8500 | 530 |
| 32 | 8-10 | 10 | 220 | 600 | 2135 | 10640 | 650 |
| 40 | 8-10 | 10 | 220 | 600 | 2165 | 10640 | 650 |
HLB横梁系列(编号:zx259)
·额载范围:2-40吨
·梁体材料:优质低碳合金结构钢
·梁体结构:箱形、流线曲面
·梁体配件:销轴、链条索具
·功能和特点:根据被吊物的尺寸，调节吊钩位置
| 额定载荷 （T） | 可调范围 (m) | 有效长度 L1(m) | 主吊环尺寸mm | 外形尺寸mm | ||
| D | E | F | A*B*C | |||
| 2 | 1-3 | 3 | 80 | 20 | 150 | 3180*160*1800 |
| 3.2 | 3-5 | 5 | 90 | 24 | 160 | 5200*210*2100 |
| 5 | 3-5 | 5 | 100 | 28 | 190 | 5300*240*2400 |
| 8 | 6-8 | 8 | 110 | 32 | 200 | 8350*250*3800 |
| 10 | 6-8 | 8 | 120 | 34 | 230 | 8350*280*3850 |
| 12.5 | 6-8 | 8 | 135 | 38 | 250 | 8350*280*3900 |
| 16 | 6-8 | 8 | 140 | 42 | 270 | 8350*300*4050 |
| 20 | 6-8 | 8 | 160 | 46 | 310 | 8400*300*4150 |
| 25 | 6-8 | 8 | 180 | 52 | 330 | 8460*380*4300 |
| 32 | 6-8 | 8 | 180 | 56 | 330 | 10500*480*4550 |
| 40 | 6-10 | 10 | 220 | 69 | 396 | 10500*480*4650 |
HLC横梁系列(编号:zx262)
额载范围:2-40吨
梁体材料:优质低碳合金结构钢
梁体结构:箱形、链条索具
梁体配件:销轴、环眼吊钩(旋转吊钩)
功能和特点:根据被吊物的尺寸，调节链条索具的位置
额荷 （t） | L1 （m） | L2 （m） | A mm | B mm | C mm | R mm | 外形尺寸mm 长*宽*高 |
| 2 | 3 | 1-2 | 1450 | 220 | 800 | 100 | 3130*2080*1450 |
| 3.2 | 6 | 1-2 | 1480 | 220 | 835 | 100 | 3130*2080*1480 |
| 5 | 6 | 1-2 | 1500 | 220 | 835 | 100 | 3130*2080 *1500 |
| 8 | 8 | 2-3 | 3500 | 385 | 2500 | 100 | 3180*2240*3500 |
| 10 | 8 | 2-3 | 3600 | 445 | 2500 | 120 | 3180*2240*3600 |
| 12.5 | 8 | 2-4 | 3700 | 445 | 2500 | 120 | 3180*2240*3700 |
| 16 | 8 | 2-4 | 3750 | 450 | 2500 | 120 | 3180*2240*3750 |
| 20 | 10 | 2-4 | 3800 | 565 | 2500 | 125 | 4200*2240*3800 |
| 25 | 10 | 3-5 | 4000 | 650 | 2500 | 155 | 4200*2240*4000 |
| 32 | 12 | 3-5 | 4100 | 650 | 2500 | 155 | 4220*2240*4100 |
| 40 | 12 | 3-5 | 4100 | 650 | 2500 | 155 | 4250*2240*4100 |
